保形涂层:选择符合目标性能的材料
我们为紫外线、紫外线+湿气或紫外线+热聚合提供特有的解决方案，助力客户在保形涂层应用中实现所需的材料特性。
什么是保形涂层？

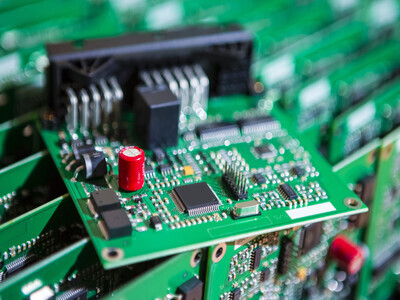

保形涂层是一种厚度为12.5至200微米的透明聚合物涂层，涂覆在印刷电路板（PCB）和其他电子元件的表面。其功能包括：
- 保护元件以耐受终端使用环境
- 提高无引线封装焊点的可靠性
- 为大型元件提供机械支撑
实现预期性能
Sartomer® 解决方案具有诸多优势：
- 更低的挥发性有机化合物排放
- 耐水性
- 低介电损耗
- 可与多种基材粘合
- 耐刮擦和耐磨损性
观看我们的网络研讨会记录
共形涂层中紫外光固化化学物质的介电性能
- 保形涂层概述，封装印刷电路组件的薄聚合物基涂层，以提供各种最终使用环境的保护。
电介质测试技术量化和优化单体和低聚物的电子性能。
查找您所在地区的保形涂层产品
与我们合作，获取定制化解决方案
我们能够提供全套产品以满足电子应用保形涂层的严苛要求，此外，我们还拥有专业的研发团队可随时与您展开合作，根据具体情况提供定制化解决方案。
- 先进的测试设施
- 能够满足各种规模的封装需求
- 生产和供应设施遍布全球
- 可为电子行业提供品类齐全的产品和技术
